Прибор УПС-7 12 калибра (для снаряжения патронов: закрутка и "звездочка")

Для увеличения картинки наведите мышкой
Описание

УПС-7 12 калибра со струбциной (опционально 16 и 20 калибра - Прибор для снаряжения патронов с вертикальной настольной закруткой с поджимом (МАТРИЦЫ МЕТАЛЛИЧЕСКИЕ, МАТРИЦА ПОД ЗАКРУТКУ В КОМПЛЕКТ НЕ ВХОДИТ)



Описание:
Универсальный Прибор Сидоренко (УПС-7) со струбциной для снаряжения
патронов с вертикальной настольной закруткой с поджимом.
Функциональные возможности прибора:
1. Выпресовка использованых капсюлей.
2. Расправление края стреляной гильзы.
3. Запрессовка новых капсюлей.
4. Запыжевание прокладок, пыжей и контейнеров с помощью навойника.
5. Завальцовка гильз «звёздочкой».
6. Дополнительная калибровка готовых патронов для полуавтоматического
оружия.
7. Закатка гильз с помощью настольной закрутки.
Комплектность изделия:
1. Корпус УПС
2. Игла для извлечения капсюлей «Жевело» и «Еврокапсуль»
3. Игла для извлечения капсюлей «Центробой»
4. Подставка под донце гильзы при заделке дульца гильзы способом
"звездочка"
5. Калибровочная опорная втулка
6. Матрица №1 «звёздочка»
7. Матрица №2
8. Матрица №3
9. Навойник
10. Кольца регулировочные 1 мм
11. Контрматрица под донце гильзы при заделке дульца гильзы завальцовкой
12. Матрица для завальцовки дульца гильзы

УПС-7 – это прибор настольного типа, состоящий из ручного рычажного пресса,
съемного опорного конуса, съемных игл и других приспособлений.
ПРИМЕНЕНИЕ:
Прибор УПС-7 применяется при снаряжении охотничьих патронов для
гладкоствольных ружей. Прибор выполняет семь операций.
Заделка дульца гильзы на приборе УПС-7 может выполняться двумя способами:
- запрессовка способом звезда
- завальцовка закруткой

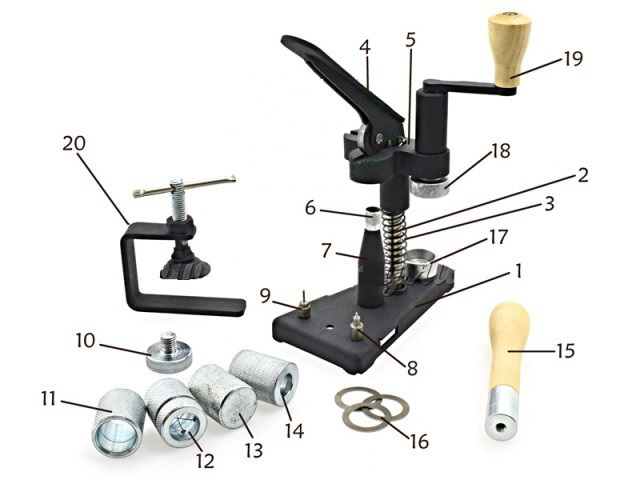

1. КОМПЛЕКТНОСТЬ ИЗДЕЛИЯ
1. Основание …………………………………………………………………………….1 шт.
2. Стойка……………………………………………………………………………..……1 шт.
3. Пружина …………………………………………………………………………..……1 шт.
4. Рукоятка с роликом……………….…………………………………………………..1 шт.
5. Коромысло трехпозиционное ……………………………………………………….1 шт.
6. Насадка, применяемая для запрессовки любых видов капсюлей…………...1 шт.
7. Опорный конус…………………………………………………………………....……1 шт.
8. Игла для извлечения капсюлей «Жевело» или «Евро-капсюль» …….………1 шт.
9. Игла для извлечения капсюлей «Центробой» ……………………………..…….1 шт.
10. Подставка под донце гильзы при заделке гильзы способом «звезда» …....1 шт.
11. Калибровочная опорная втулка……………………………………………………1 шт.
12. Матрица №1………………………………………………………………………...…1 шт.
13. Матрица №2………………………………………………………………….……..…1 шт.
14. Матрица №3……………………………………………………………………………1 шт.
15. Навойник…………………………………………………………………………..……1 шт.
16. Кольца регулировочные(3шт) ………………………………………………………3 шт.
17. Контр матрица под донце гильзы при заделке дульца гильзы
завальцовкой………………………………………………………………………….……1 шт.
18. Матрица для завальцовки дульца гильзы……………………………………..…1 шт.
19. Рукоятка для вращения матрицы…………………………………………………..1 шт.
20. Струбцина для фиксации станка к столу (если выбрана комплектация со
струбциной) …………………………………………………………………………………1 шт.
21. Проволока (ремкомплект для матрицы №1, если выбрана комплектация
металлических матриц на струне) ……………………………………………………....1 шт.
22. Паспорт………………………………………………………………………………..…1 шт.
23. Коробка…………………………………………………………………………………..1 шт.
 2. УКАЗАНИЕ ПО МЕРАМ БЕЗОПАСНОСТИ
2.1. Помните, что капсюль воспламеняется при падении на него груза массой 300г с
высоты 100 мм.
2.2. Запрещается выпрессовывать из гильзы неиспользованный капсюль
2.3. Запрещается запрессовывать капсюль в заряженный патрон.
2.4. При запрессовке следите за тем, чтобы капсюль был утоплен до одного уровня с
донцем гильзы, так как это может стать в последствии причиной неожиданного
выстрела при закрывании ружья.
3. ПОРЯДОК РАБОТЫ.
Прибор УПС-7 предназначен для выполнения следующих семи операций:
3.1. ВЫПРЕССОВКА КАПСЮЛЯ ЛЮБОГО ВИДА ИЗ СТРЕЛЯНОЙ ГИЛЬЗЫ
На опорный конус (7) устанавливается соответствующая игла(9 или8). Стреляная
гильза одевается на опорный конус (7), при этом игла (9 или 8) упирается в капсюль.
Конец коромысла (5) с отверстием для капсюля устанавливается над донцем.
Извлечение капсюля производится нажатием коромысла(5) на донце гильзы.
3.2. РАСПРАВЛЕНИЕ КРАЯ СТРЕЛЯНОЙ ГИЛЬЗЫ
Расправление происходит при одевании гильзы на опорный конус (7)
3.3. ЗАПРЕССОВКА КАПСЮЛЯ ЛЮБОГО ВИДА КАК В НОВУЮ, ТАК И В СТРЕЛЯНУЮ
ГИЛЬЗУ.
На опорный конус (7) устанавливается насадка (6) и одевается гильза. Затем над
донцем гильзы устанавливается конец коромысла (5), имеющий небольшой
цилиндрический выступ. Под этот выступ подводится капсюль и плавным нажатием
рукоятки (4) запрессовывается заподлицо с поверхностью донца гильзы или
углубляется в капсюльном гнезде на 0,1-0,2 мм, без смятия или перекосов.
3.4. СНАРЯЖЕНИЕ ПАТРОНОВ.
После запрессовки капсюля в гильзу засыпается порох. Далее, установив картонный
пыж в дульце гильзы, с усилием 6-8 кг досылают его навойником (15) до пороха.
Вслед за картонным пороховым пыжом вставляется либо основной пыж с помощью
навойника (15), либо пыж-контейнер. Отмеривается и засыпается дробь.
3.4.1. При запрессовке способом звезда размер от среза дульца гильзы до дроби:
12к – 11мм, 16к – 10мм, 20к – 9мм. Регулировка размера от края гильзы до дроби
производится установкой дополнительного пыжа или соответствующего пыж-
контейнера. Навойник (15) на рабочей части имеет кольцевую риску для контроля
указанных выше размеров.
Характеристики
Производитель
Ижевск
Материал
Металл
Калибр
12
